Im Fernheizwerk Ritten ist ein ORC-Modul der Firma Turboden im Einsatz. Als Wärmeträgerflüssigkeit wird hier ein Diphyl THT (Teilhydriertes Terpenyl) verwendet, welches im Betrieb bis auf eine Temperatur zwischen 300°C und 315°C erwärmt wird. Für den Antrieb der Turbine und somit auch den Stromgenerator wird als verdampfendes Medium ein Silikonöl (TURBODEN POWER 1) verwendet. Im sogenannten Verdampfer wird die Wärme an das Silikonöl abgegeben. Dieses wird mit seinem niedrigem Siedepunkt von 152°C dampfförmig mit bis 10 bar Druck über die Turbine geleitet und expandiert anschließend im Kondensator. Mit dem Fernwärmenetz wird der Kondensator gekühlt. Das Medium wird wieder flüssig und von einer Pumpe erneut zum Verdampfer geleitetet wo sich der Kreislauf schließt.

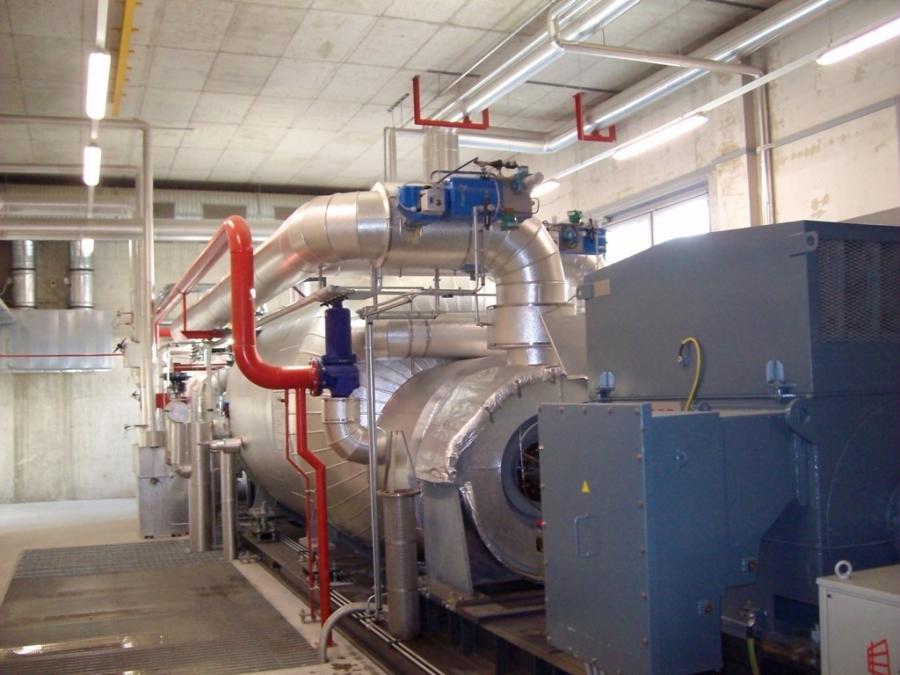

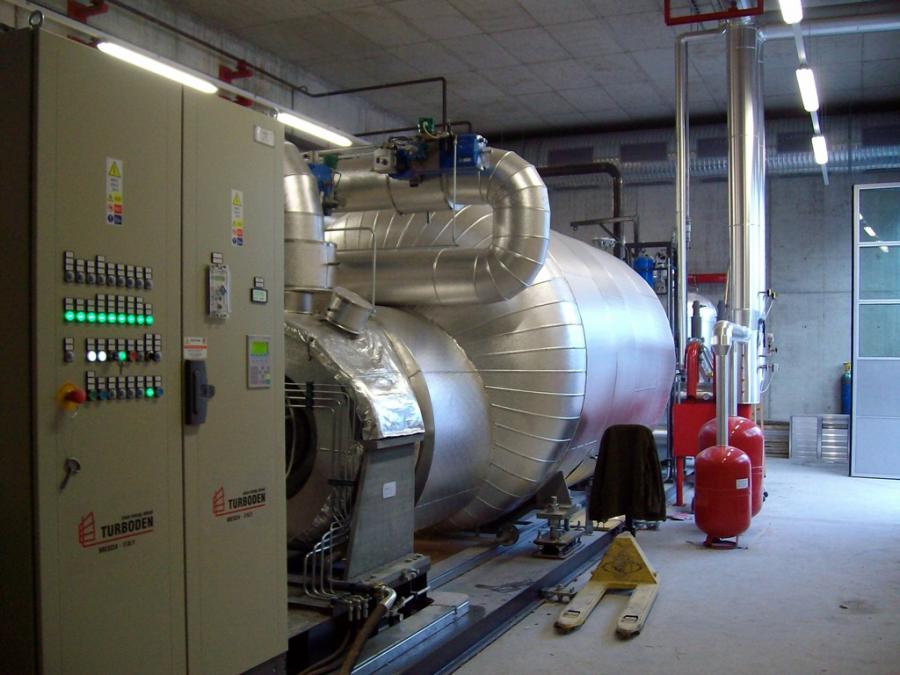

ORC-Anlage
